Cómo ensamblar el gabinete de 640×480

I. Materiales de preensamblaje:

(1) Gabinete de aluminio fundido a presión, mecanismo de bloqueo rápido, pasadores de alineación, tornillos de nivelación traseros, base magnética.

(2) Fuente de alimentación conmutada, tarjeta receptora, placa HUB flexible, cable plano de señal flexible, cable de alimentación de CC del módulo, cable Ethernet, cable de alimentación paralela del gabinete, cable de tierra.

(3) Correa antiestática, herramienta de succión de módulo, llave hexagonal, bridas para cables, espuma aislante, nivel de burbuja.

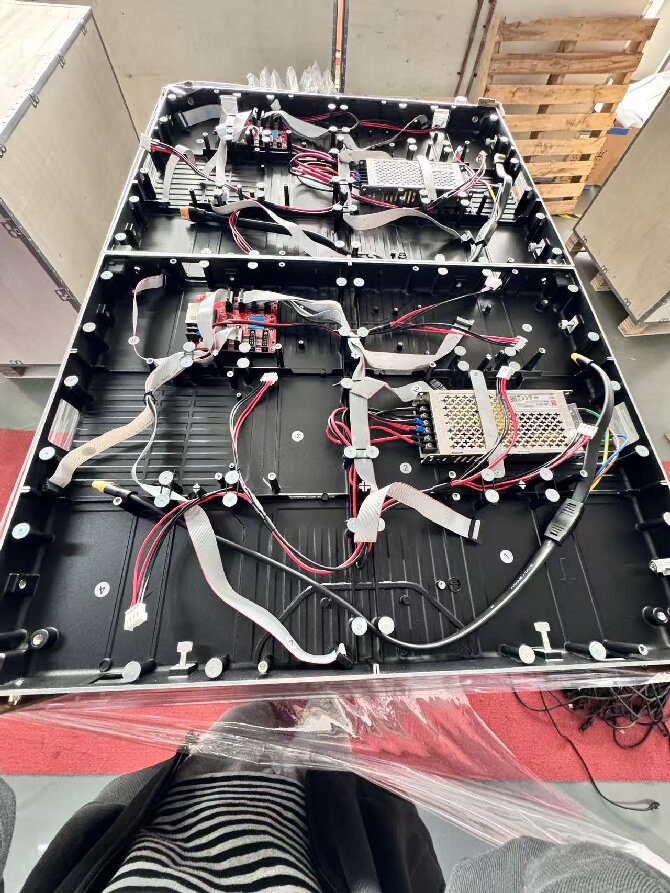

II. Preensamblaje de la parte trasera del gabinete (instalación de los circuitos primero, sin el módulo):

(1) Fuente de alimentación fija, tarjeta receptora, HUB de software:

①Inserte la fuente de alimentación en el soporte de montaje situado en la parte posterior del chasis y fíjela ligeramente con tornillos.

②La tarjeta receptora se monta junto a la fuente de alimentación, con los puertos de red IN o OUT orientados hacia afuera.

③Instale la placa HUB flexible cerca del orificio de salida del cable frontal para minimizar la tensión producida por tendidos de cable largos.

(2) Alineación interna de las iniciativas clave:

①Conecte el cable plano de la tarjeta receptora al puerto de entrada del HUB, alinee la muesca con forma de llave y no lo fuerce.

②Conecte la línea de salida principal de CC a los terminales de entrada de alimentación principal del HUB (rojo para positivo, negro para negativo) y asegure firmemente las conexiones.

③Conecte el terminal de puesta a tierra del gabinete al cable de tierra amarillo-verde; todas las carcasas de aluminio deben estar conectadas a tierra para evitar la electricidad estática.

(3) Saque el hilo hacia el lado frontal:

①Cada puerto de salida del concentrador está equipado con un cable plano de señal flexible y un cable de alimentación de CC flexible para el módulo; un conjunto corresponde a un solo módulo.

②Pase todos los cables flexibles a través de los puntos de salida en la parte frontal de la carcasa, dejando de 15 a 20 mm de holgura para evitar desconexiones causadas por tirones durante el ajuste de la pantalla, y aplique acolchado de espuma en los orificios de salida de los cables para evitar que se corten.

③Ordene los cables de forma ordenada y evite pliegues marcados y permanentes; doblar los cables planos flexibles en un ángulo de 90 grados puede provocar fácilmente roturas internas, lo que conlleva fallos en la pantalla.

III. Ensamblaje del módulo frontal:

Colócate la pulsera antiestática, retira los módulos y alinea las flechas para que apunten en la misma dirección, todas hacia la izquierda o todas hacia arriba:

(1) Secuencia de conexión de un solo módulo:

①Inserte completamente el cable plano de señal flexible en el conector de señal del módulo de alineación, asegurándose de alinearlo con la ranura de protección contra inserción incorrecta.

2. Alinee el cable de alimentación de CC con el puerto de alimentación del módulo y encájelo firmemente en su lugar.

③Un juego de cables de señal más cables de alimentación corresponde a un solo módulo; no los mezcle.

(2) Módulo de adsorción de recogida y colocación:

①Alinee con la base magnética de la unidad y presione verticalmente hacia abajo para asegurar una fijación segura.

2. Llene todo el armario con módulos, colocándolos en secuencia.

(3) Inspección de planitud:

①No se perciben escalones en las juntas horizontales o verticales entre los módulos.

②Para diferencias de altura significativas, simplemente separe el módulo y realice ajustes precisos utilizando el soporte magnético; el cable flexible tiene suficiente holgura, por lo que no es necesario desconectarlo.

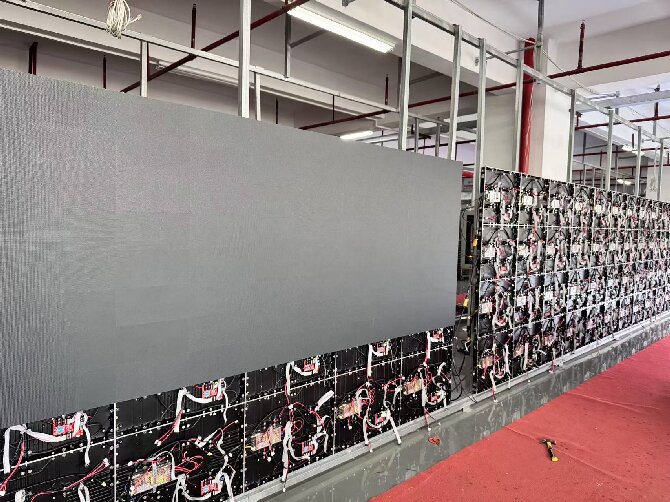

IV. Configuración de pantalla completa:

Secuencia de montaje: Comience con el gabinete de referencia en la esquina inferior izquierda; instale capa por capa, procediendo de izquierda a derecha y de abajo hacia arriba:

(1) Posicionamiento y nivelación del primer gabinete:

Cuelgue o fije el cuerpo del mueble, pero no apriete completamente los sujetadores. Use un nivel para comprobar la alineación horizontal y vertical, y ajuste los tornillos de nivelación en las cuatro esquinas traseras para asegurarse de que esté nivelado.

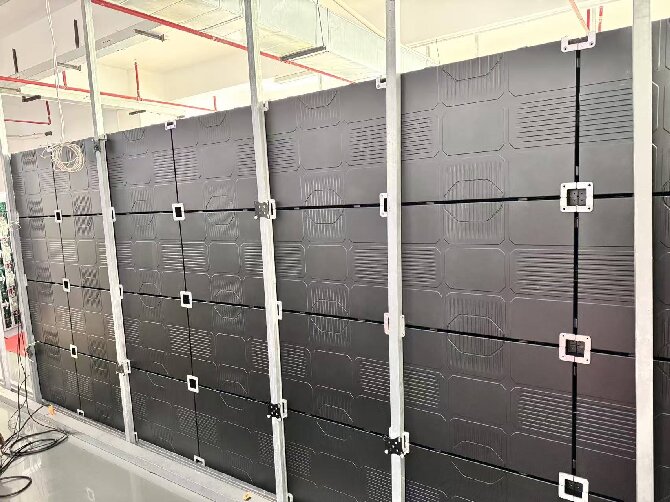

(2) Unión de las secciones del cerramiento:

Asegúrese de que los pasadores de alineación en las cuatro esquinas de los gabinetes adyacentes estén completamente insertados en los orificios correspondientes antes de bloquear los pestillos de cierre rápido en los cuatro lados. Evite estrictamente forzar los pestillos para bloquearlos, ya que esto puede comprimir los gabinetes y causar una desalineación permanente.

(3) Reinspección de costura transversal:

Preste especial atención a nivelar la intersección donde se unen las cuatro unidades de gabinetes; si existe alguna diferencia de altura, suelte el mecanismo de bloqueo, realice ajustes precisos con los tornillos de fijación y luego vuelva a bloquear.

V. Conexión en cascada de la señal y la alimentación eléctrica entre los gabinetes:

(1) Conexión en cascada de cables de señal o de red:

①Conecte el puerto OUT de la tarjeta receptora en el gabinete actual al puerto IN de la tarjeta receptora en el siguiente gabinete en una configuración en cadena, dejando el puerto OUT del gabinete final sin conectar.

②Priorice el uso de cables de red blindados para reducir la interferencia por rizado.

(2) Conexión de fuente de alimentación flexible en paralelo:

①Las fuentes de alimentación en gabinetes adyacentes están interconectadas en paralelo mediante cables flexibles de CC.

②Agrupadas por potencia nominal, cada 3 o 4 unidades se conectan a un disyuntor independiente, la carga se equilibra en la fuente de alimentación trifásica para evitar la atenuación causada por la caída de tensión al final de la línea.

③Deje un poco de holgura en los cables de interconexión del gabinete para que al nivelar, ensamblar o desmontar los gabinetes no se desconecten los enchufes.

VI. Comprobaciones estándar antes del encendido:

①Todos los cables planos flexibles y los conectores de CC están completamente insertados, no hay conectores parcialmente insertados ni pines doblados.

②Sin extrusión del marco de aluminio, sin dobleces pronunciados y sin daños en la cubierta exterior.

③Los terminales de la fuente de alimentación están conectados correctamente (sin inversión de polaridad) y libres de cortocircuitos, y la carcasa está conectada a tierra de forma fiable.

④ Vuelva a apretar todos los mecanismos de bloqueo y los tornillos de montaje o suspensión en la pared.

⑤Los cables se clasifican y agrupan, y las líneas de alta y baja tensión se enrutan por separado, sin enredarse ni apilarse.

VII. Precauciones específicas para conexiones blandas:

①Debe desconectar el cable flexible antes de retirar el módulo; no tire del módulo directamente por el cable plano, ya que esto puede provocar fácilmente que los cables se rompan.

②Las ranuras de polarización del cable plano deben estar alineadas; si se inserta de forma incorrecta, se quemarán los circuitos integrados del controlador del módulo.

③Asegúrese de que haya suficiente holgura en la salida del cable; si el cable se tensa demasiado durante los ajustes finos del gabinete, pueden producirse parpadeos o apagones localizados.

④Ventaja de mantenimiento posterior a la instalación: si falla un solo módulo, se puede extraer desde la parte frontal mediante succión sin desmontar todo el gabinete ni afectar el cableado de los gabinetes adyacentes.
